CMT Frese a mezzo tondo 7/8/954

RACCOMANDAZIONI DI SICUREZZA: queste frese richiedono l’uso del banco con guida, salvo il caso in cui vengano utilizzate guide a binario mobile e staffe su elettrofresatrici portatili.

CONSIGLI UTILI: posizionate le guide così da evitare che la profondità di taglio superi il raggio della fresa.

Per profondità di taglio superiori dovete utilizzare delle guide con regolazione indipendente in entrata ed uscita

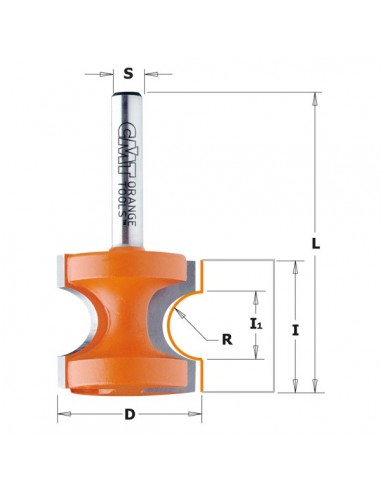

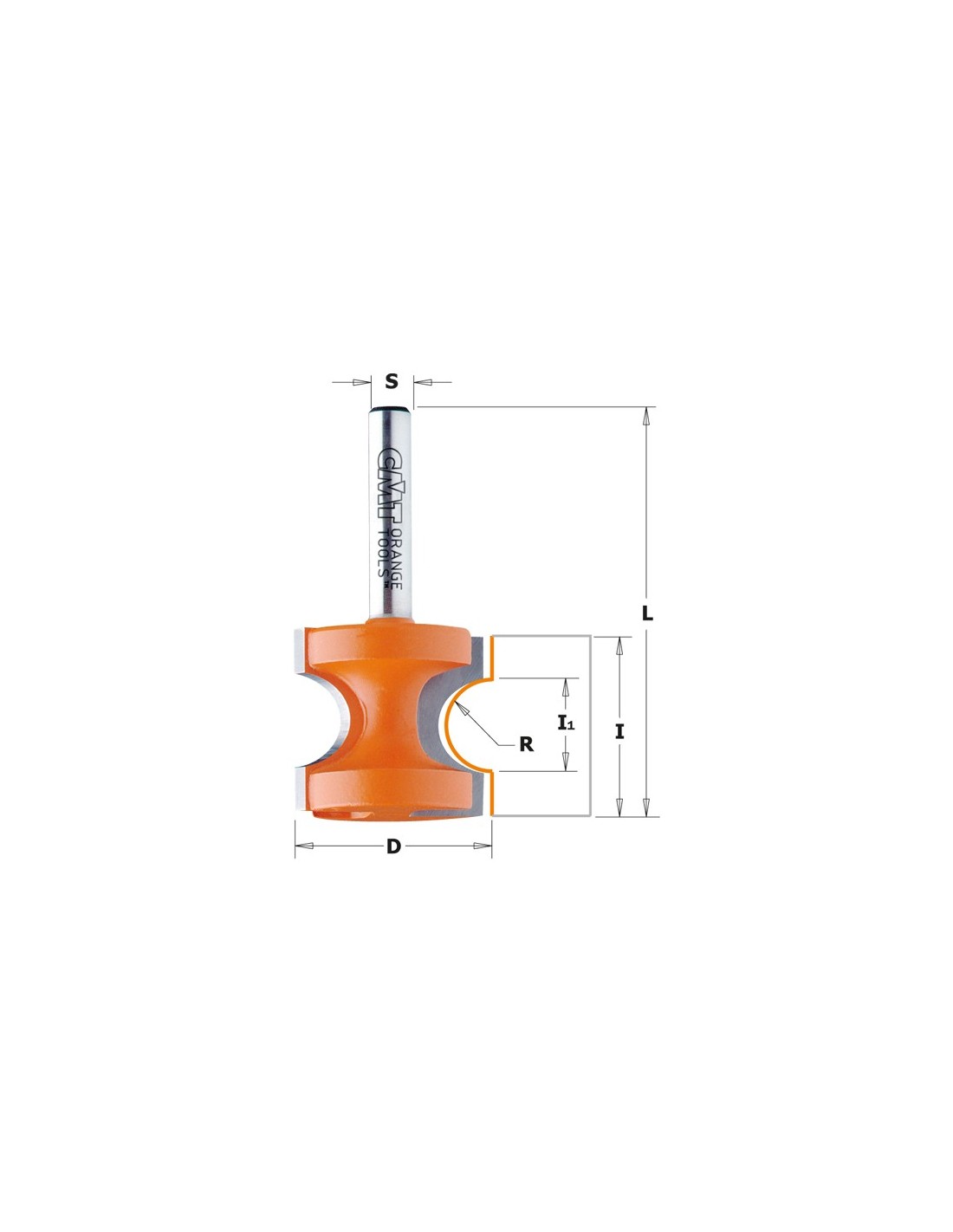

Diametro

• 754.002.11 - 954.002.11: 22.2 mm
• 754.003.11 - 954.003.11: 25.4 mm
• 754.004.11 - 954.004.11: 28.6 mm
• 954.507.11: 34.9 mm
• 954.509.11: 44.4 mm

Lunghezza/Altezza di taglio

• 754.002.11 - 954.002.11: 19 mm
• 754.003.11 - 954.003.11: 22 mm
• 754.004.11 - 954.004.11: 25.5 mm
• 954.507.11: 35 mm
• 954.507.11: 41 mm

Lunghezza di taglio

• 754.002.11 - 954.002.11: 6.56 mm
• 754.003.11 - 954.003.11: 9.85 mm
• 754.004.11 - 954.004.11: 13.15 mm
• 954.507.11: 19.71 mm
• 954.507.11: 26.3 mm

Lunghezza totale

• 754.002.11 - 954.002.11: 50.8 mm
• 754.003.11 - 954.003.11: 54 mm
• 754.004.11 - 954.004.11: 57.2 mm
• 954.507.11: 73 mm
• 954.509.11: 79.4 mm

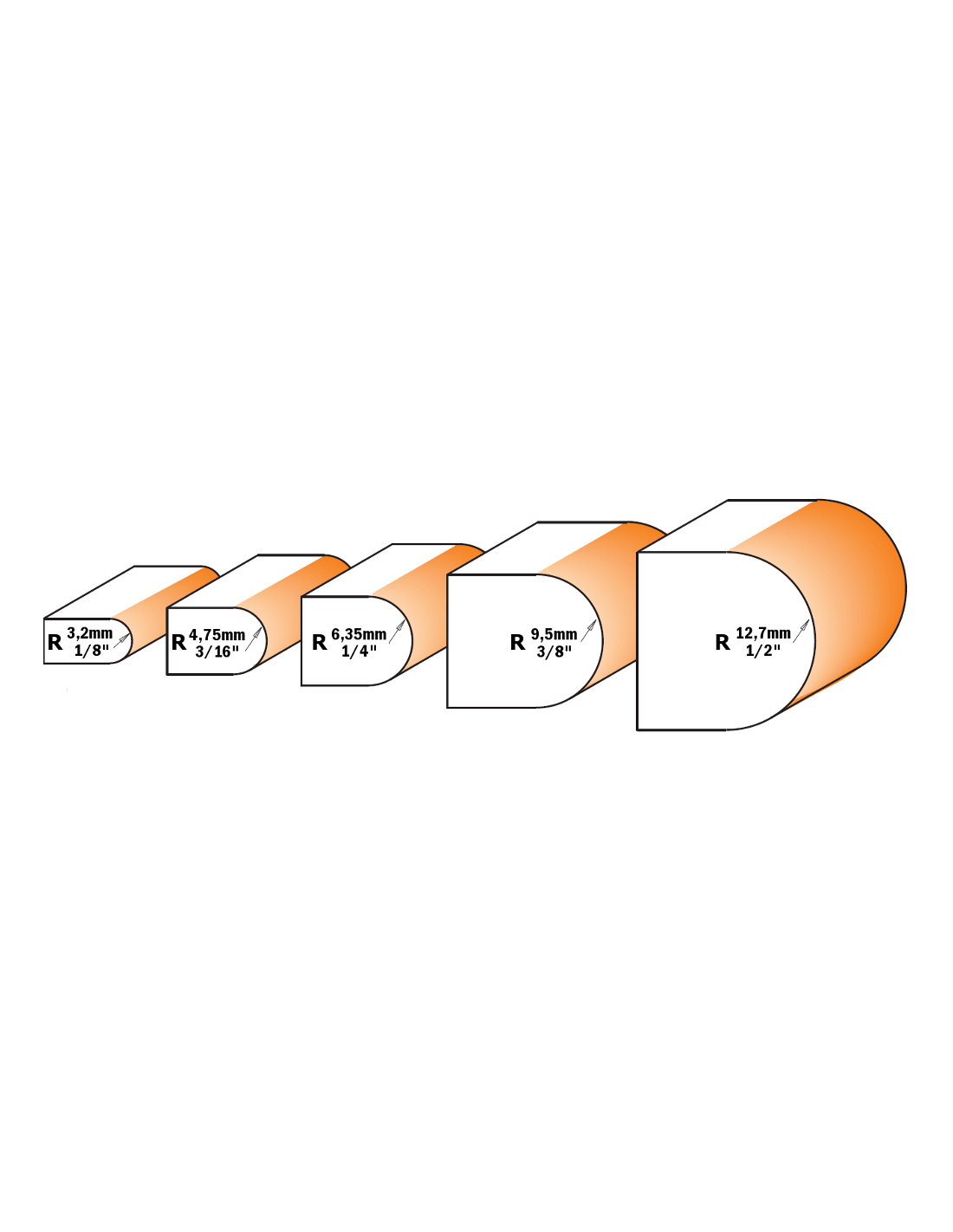

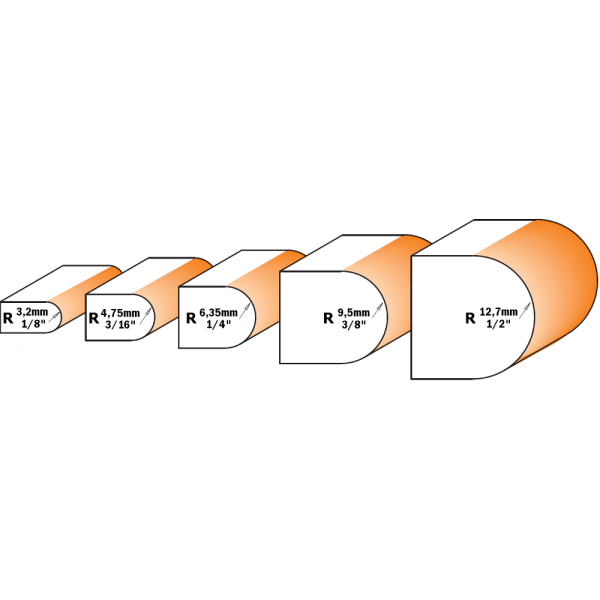

Raggio

• 754.002.11 - 954.002.11: 3.2 mm
• 754.003.11 - 954.003.11: 4.75 mm
• 754.004.11 - 954.004.11: 6.35 mm
• 954.507.11: 9.5 mm
• 954.509.11: 12.7 mm
